WFW 1560 AL/13

Aluminiumwinkel flexibel für Wandanschluss 7/8 | 12/13 mm

Aluminiumwinkel für Wandanschluss

aluminium edelstahl messing

Winkelmaße (H/B)

60 / 30 mm Winkelmaße (H/B)

10 / 30 mm Winkelmaße (H/B) 15 / 30 mm Winkelmaße (H/B) 20 / 30 mm Winkelmaße (H/B) 25 / 30 mm Winkelmaße (H/B) 30 / 30 mm Winkelmaße (H/B) 40 / 30 mm Winkelmaße (H/B) 50 / 30 mm Winkelmaße (H/B) 60 / 30 mm Winkelmaße (H/B)

Materialstärke

3 mm Materialstärke mit 10 mm Zellkautschuk

3 mm Materialstärke mit 5 mm Zellkautschuk 3 mm Materialstärke mit 10 mm Zellkautschuk 2 mm Materialstärke mit 5 mm Zellkautschuk 2 mm Materialstärke mit 10 mm Zellkautschuk

Einsatzgebiete

Fußgänger und Rollstühle. Keine rollenden Lasten

Gummibereifte Hubwagen

LKW-Betrieb nach DIN 1072 – kein Dauerbetrieb

Leichte, rollende Lasten, z. B. Einkaufs- & Laborwagen

Luftbereifte Gabelstapler nach DIN 1055

PKW-Betrieb - kein Dauerbetrieb

Einsatzbereich:

Supermärkte, Flughäfen, Bahnhöfe, Produktions- und Lagerhallen, Messe- und Ausstellungshallen, Einkaufszentren.

Belastung:

PKW, LKW. Hubwagen, luft- und vollgummibereifte Gabelstapler.

Eigenschaften:

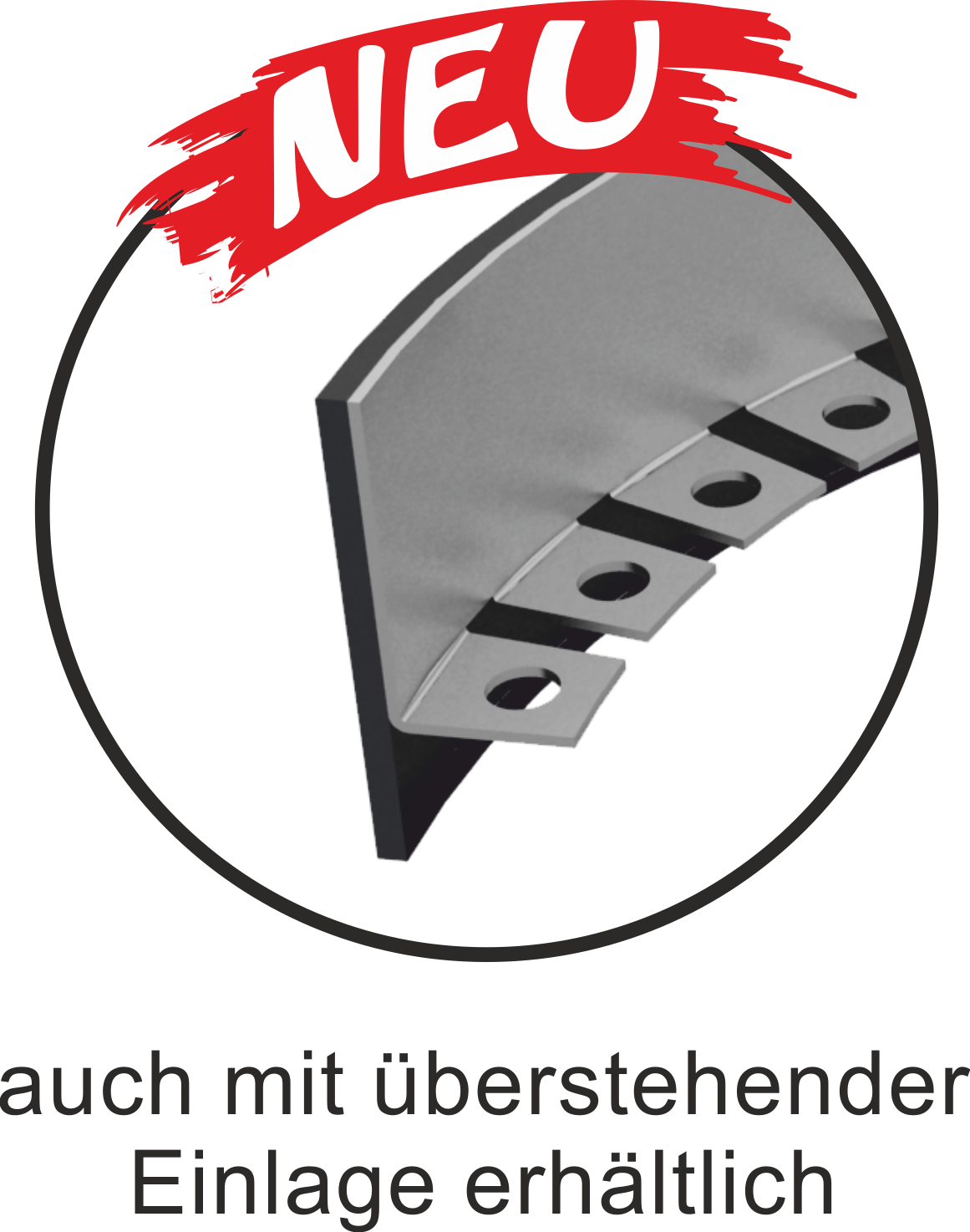

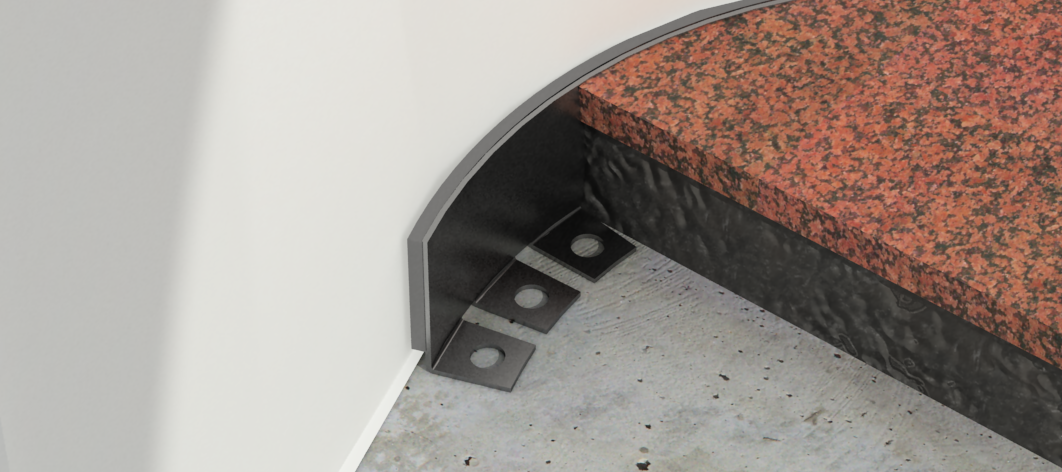

Flexible Wandanschlusswinkel für das Anarbeiten an nicht geraden Wänden. Gute Verankerung durch gelochte Befestigungswinkel. Stabile Ausführung, hoch belastbar. Zur höhengleichen, fluchtgerechten und formschlüssigen Verbindung der einzelnen Profillängen gibt es zusätzlich noch Längsverbinder. Gegen Mehrpreis auch eine nach unten überstehende Zellkautschukeinlage lieferbar.

Material:

Aluminiumwinkel mit gelochten Befestigungswinkeln und geschlossenzelliger Kautschukeinlage.

Einbauhinweise:

Die Trennung muss jedoch bis auf den Rohbeton bzw. Trittschalldämmung erfolgen. Es wird dann eine zusätzliche Schallunterbrechnung erreicht.

Datenblatt Angebot anfordern

Technischen Zeichnung

ESN-Profil-Nummern

ESN-Profil-Nr. Winkelmaße (H/B) Materialstärke Lieferlänge
ESN-Profil-Nr.WFW 1510 AL/12 Winkelmaße (H/B)10 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1510 AL/13 Winkelmaße (H/B)10 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1515 AL/12 Winkelmaße (H/B)15 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1515 AL/13 Winkelmaße (H/B)15 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1520 AL/12 Winkelmaße (H/B)20 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1520 AL/13 Winkelmaße (H/B)20 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1525 AL/12 Winkelmaße (H/B)25 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1525 AL/13 Winkelmaße (H/B)25 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1530 AL/12 Winkelmaße (H/B)30 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1530 AL/13 Winkelmaße (H/B)30 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1540 AL/12 Winkelmaße (H/B)40 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1540 AL/13 Winkelmaße (H/B)40 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1550 AL/12 Winkelmaße (H/B)50 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1550 AL/13 Winkelmaße (H/B)50 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1560 AL/12 Winkelmaße (H/B)60 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 1560 AL/13 Winkelmaße (H/B)60 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 510 AL/12 Winkelmaße (H/B)10 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 510 AL/8 Winkelmaße (H/B)10 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 515 AL/7 Winkelmaße (H/B)15 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 515 AL/8 Winkelmaße (H/B)15 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 520 AL/7 Winkelmaße (H/B)20 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 520 AL/8 Winkelmaße (H/B)20 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 525 AL/7 Winkelmaße (H/B)25 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 525 AL/8 Winkelmaße (H/B)25 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 530 AL/7 Winkelmaße (H/B)30 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 530 AL/8 Winkelmaße (H/B)30 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 540 AL/7 Winkelmaße (H/B)40 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 540 AL/8 Winkelmaße (H/B)40 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 550 AL/7 Winkelmaße (H/B)50 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 550 AL/8 Winkelmaße (H/B)50 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 560 AL/7 Winkelmaße (H/B)60 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 560 AL/8 Winkelmaße (H/B)60 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
