WFW 2525 AL/7

Aluminiumwinkel flexibel für Wandanschluss zum nachträglichen Verfugen 7/8 | 12/13 mm

Aluminiumwinkel für Wandanschluss

Winkelmaße (H/B)

25 / 30 mm Winkelmaße (H/B)

10 / 30 mm Winkelmaße (H/B) 15 / 30 mm Winkelmaße (H/B) 20 / 30 mm Winkelmaße (H/B) 25 / 30 mm Winkelmaße (H/B) 30 / 30 mm Winkelmaße (H/B) 40 / 30 mm Winkelmaße (H/B) 50 / 30 mm Winkelmaße (H/B) 60 / 30 mm Winkelmaße (H/B)

Materialstärke

2 mm Materialstärke mit 5 mm Zellkautschuk

3 mm Materialstärke mit 5 mm Zellkautschuk 3 mm Materialstärke mit 10 mm Zellkautschuk 2 mm Materialstärke mit 5 mm Zellkautschuk 2 mm Materialstärke mit 10 mm Zellkautschuk

Einsatzgebiete

Fußgänger und Rollstühle. Keine rollenden Lasten

Gummibereifte Hubwagen

LKW-Betrieb nach DIN 1072 – kein Dauerbetrieb

Leichte, rollende Lasten, z. B. Einkaufs- & Laborwagen

Luftbereifte Gabelstapler nach DIN 1055

PKW-Betrieb - kein Dauerbetrieb

Einsatzbereich:

Supermärkte, Flughäfen, Bahnhöfe, Produktions- und Lagerhallen, Messe- und Ausstellungshallen, Einkaufszentren.

Belastung:

PKW, LKW. Hubwagen, luft- und vollgummibereifte Gabelstapler.

Eigenschaften:

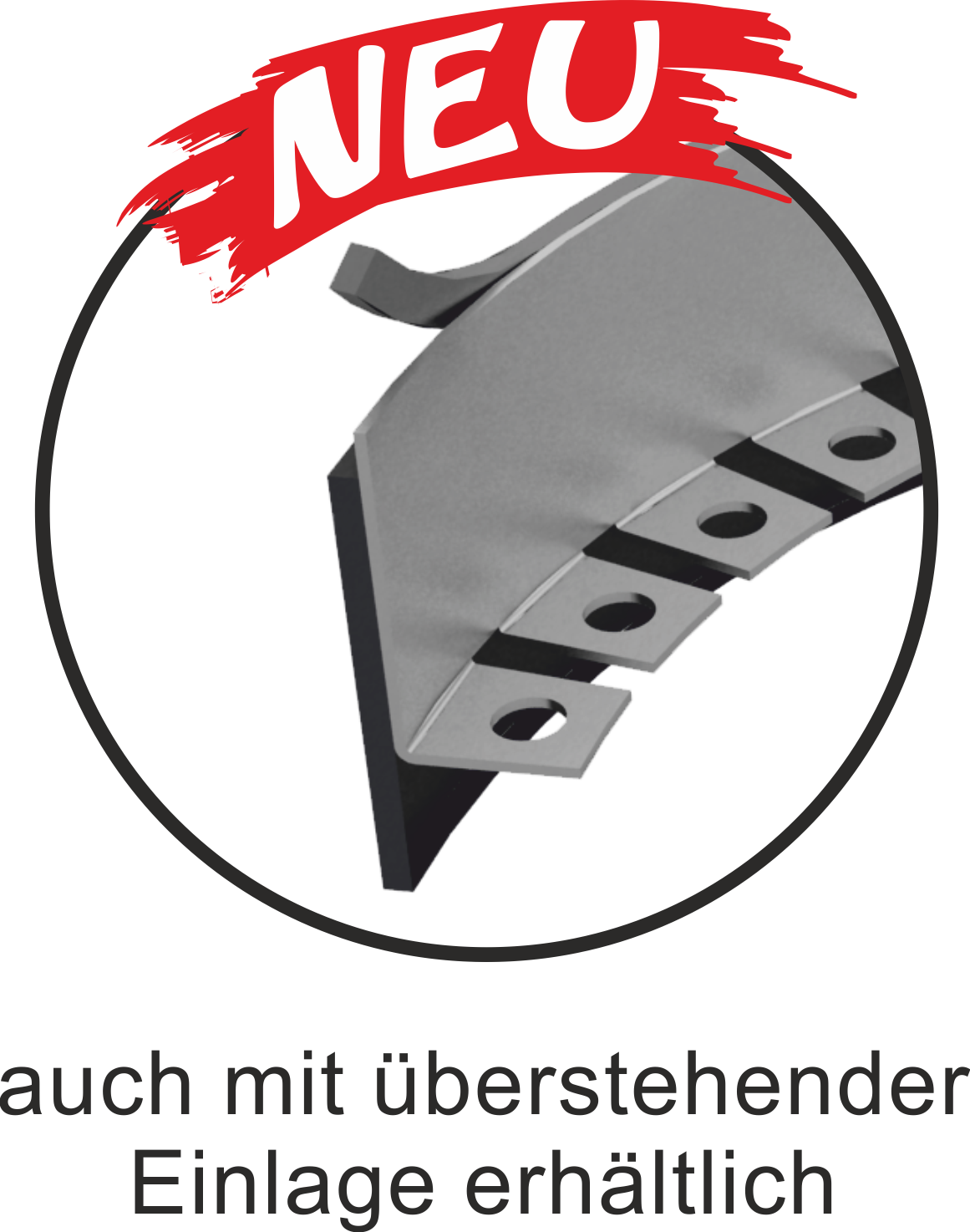

Flexible Wandanschlusswinkel für das Anarbeiten an nicht geraden Wänden. Gute Verankerung durch gelochte Befestigungswinkel. Stabile Ausführung, hoch belastbar. Zur höhengleichen, fluchtgerechten und formschlüssigen Verbindung der einzelnen Profillängen gibt es zusätzlich noch Längsverbinder. Gegen Mehrpreis auch eine nach unten überstehende Zellkautschukeinlage lieferbar.

Material:

Aluminiumwinkel mit gelochten Befestigungswinkeln und geschlossenzelliger Kautschukeinlage.

Einbauhinweise:

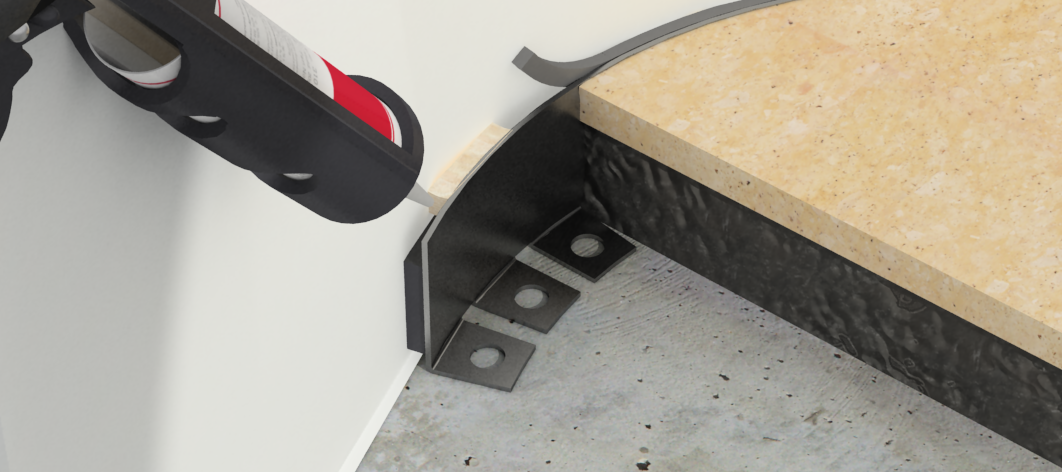

Die Trennung muss jedoch bis auf den Rohbeton bzw. Trittschalldämmung erfolgen. Es wird dann eine zusätzliche Schallunterbrechnung erreicht. Nach dem Anarbeiten des fertigen Bodenbelags muss die obere Kautschukeinlage entfernt werden und mit einer dauerelastischen Fugenmasse (nicht im Lieferumfang) verfugt werden.

Datenblatt Angebot anfordern

Technischen Zeichnung

ESN-Profil-Nummern

ESN-Profil-Nr. Winkelmaße (H/B) Materialstärke Lieferlänge
ESN-Profil-Nr.WFW 2510 AL/7 Winkelmaße (H/B)10 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2510 AL/8 Winkelmaße (H/B)10 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2515 AL/7 Winkelmaße (H/B)15 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2515 AL/8 Winkelmaße (H/B)15 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2520 AL/7 Winkelmaße (H/B)20 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2520 AL/8 Winkelmaße (H/B)20 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2525 AL/7 Winkelmaße (H/B)25 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2525 AL/8 Winkelmaße (H/B)25 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2530 AL/7 Winkelmaße (H/B)30 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2530 AL/8 Winkelmaße (H/B)30 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2540 AL/7 Winkelmaße (H/B)40 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2540 AL/8 Winkelmaße (H/B)40 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2550 AL/7 Winkelmaße (H/B)50 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2550 AL/8 Winkelmaße (H/B)50 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2560 AL/7 Winkelmaße (H/B)60 / 30 mm Materialstärke2 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 2560 AL/8 Winkelmaße (H/B)60 / 30 mm Materialstärke3 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3510 AL/12 Winkelmaße (H/B)10 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3510 AL/13 Winkelmaße (H/B)10 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3515 AL/12 Winkelmaße (H/B)15 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3515 AL/13 Winkelmaße (H/B)15 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3520 AL/12 Winkelmaße (H/B)20 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3520 AL/13 Winkelmaße (H/B)20 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3525 AL/12 Winkelmaße (H/B)25 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3525 AL/13 Winkelmaße (H/B)25 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3530 AL/12 Winkelmaße (H/B)30 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3530 AL/13 Winkelmaße (H/B)30 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3540 AL/12 Winkelmaße (H/B)40 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3540 AL/13 Winkelmaße (H/B)40 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3550 AL/12 Winkelmaße (H/B)50 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3550 AL/13 Winkelmaße (H/B)50 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3560 AL/12 Winkelmaße (H/B)60 / 30 mm Materialstärke2 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.WFW 3560 AL/13 Winkelmaße (H/B)60 / 30 mm Materialstärke3 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
