Schwundfugenprofile Edelstahl 9/14 mm zum nachträglichen Verfugen

3415 ES/14

Schwundfugenprofile Edelstahl 9/14 mm zum nachträglichen Verfugen

ESN Bauprofile GmbH

Profile für Platten-, Fliesen- und Estrich-Flächen

aluminium edelstahl messing

Profilhöhe • Winkelmaße

15 mm Profilhöhe 15/40/2 mm Winkelmaße

20 mm Profilhöhe 20/40/2 mm Winkelmaße 25 mm Profilhöhe 25/40/2 mm Winkelmaße 30 mm Profilhöhe 30/40/2 mm Winkelmaße 35 mm Profilhöhe 35/40/2 mm Winkelmaße 40 mm Profilhöhe 40/40/2 mm Winkelmaße 50mm Profilhöhe 50/40/2 mm Winkelmaße 60mm Profilhöhe 60/40/2 mm Winkelmaße

Sichtbreite

14 mm Sichtbreite mit 10 mm Zellkautschuk

9 mm Sichtbreite mit 5 mm Zellkautschuk 9 mm Sichtbreite mit 5 mm Zellkautschuk für Querkraftdübel 14 mm Sichtbreite mit 10 mm Zellkautschuk für Querkraftdübel

Einsatzgebiete

Fußgänger und Rollstühle. Keine rollenden Lasten

Gummibereifte Hubwagen

LKW-Betrieb nach DIN 1072 – kein Dauerbetrieb

Leichte, rollende Lasten, z. B. Einkaufs- & Laborwagen

Luftbereifte Gabelstapler nach DIN 1055

PKW-Betrieb - kein Dauerbetrieb

Einsatzbereich:

Supermärkte, Flughäfen, Bahnhöfe, Produktions- und Lagerhallen, Messe- und Ausstellungshallen, Einkaufszentren.

Belastung:

PKW, LKW. Hubwagen, luft- und vollgummibereifte Gabelstapler.

Eigenschaften:

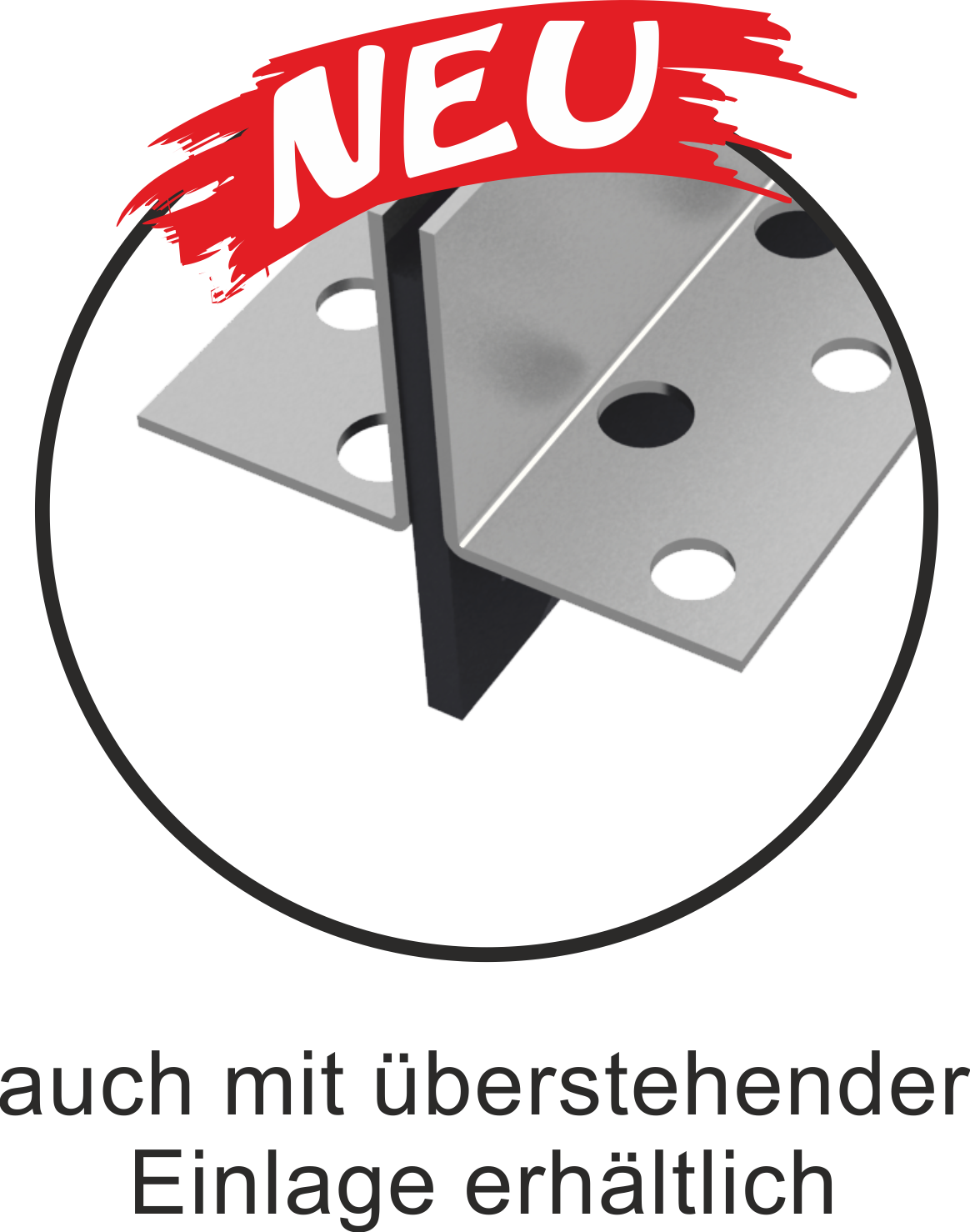

Gute Verankerung durch gelochte Befestigungswinkel. Stabile Ausführung, hoch belastbar. Zur höhengleichen, fluchtgerechten und formschlüssigen Verbindung der einzelnen Profillängen gibt es zusätzlich Längsverbinder. Gegen Mehrpreis auch eine nach unten überstehende Zellkautschukeinlage lieferbar.

Material:

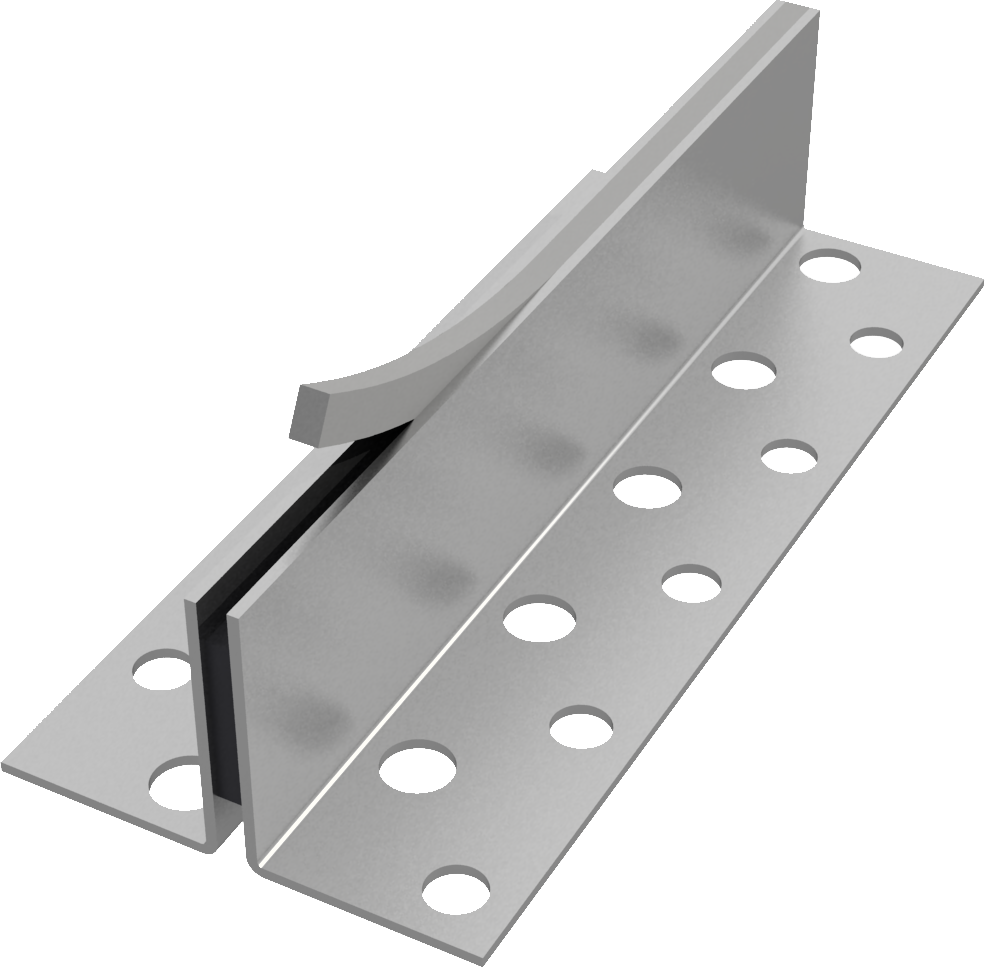

Massive, zweiteilige Edelstahlkonstruktion (Werkstoff 1.4301) mit gelochten Befestigungswinkeln und im oberen Bereich herausnehmbarer Kautschukeinlage zum nachträglichen Verfugen.

Einbauhinweise:

Zwischen den beiden Edelstahlwinkeln kann eine 5 mm breite Fugenfüllplatte eingebracht werden. Die Trennung muss jedoch bis auf den Rohbeton bzw. Trittschalldämmung erfolgen. Es wird dann eine zusätzliche Schallunterbrechung erreicht. Nach dem Anarbeiten des fertigen Bodenbelags muss die obere Kautschukeinlage entfernt werden und mit einer dauerelastischen Fugenmasse (nicht im Lieferumfang) verfugt werden

Datenblatt Angebot anfordern

Technischen Zeichnung

ESN-Profil-Nummern

ESN-Profil-Nr. Profilhöhe • Winkelmaße Sichtbreite Lieferlänge
ESN-Profil-Nr.2415 ES/9 Profilhöhe • Winkelmaße15 mm • 15/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.2420 ES/9 Profilhöhe • Winkelmaße20 mm • 20/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.2425 ES/9 Profilhöhe • Winkelmaße25 mm • 25/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.2425 ES/9 QK Profilhöhe • Winkelmaße25 mm • 25/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.2430 ES/9 Profilhöhe • Winkelmaße30 mm • 30/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.2430 ES/9 QK Profilhöhe • Winkelmaße30 mm • 30/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.2435 ES/9 Profilhöhe • Winkelmaße35 mm • 35/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.2435 ES/9 QK Profilhöhe • Winkelmaße35 mm • 35/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.2440 ES/9 Profilhöhe • Winkelmaße40 mm • 40/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.2440 ES/9 QK Profilhöhe • Winkelmaße40 mm • 40/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.2450 ES/9 Profilhöhe • Winkelmaße50mm • 50/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.2450 ES/9 QK Profilhöhe • Winkelmaße50mm • 50/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.2460 ES/9 Profilhöhe • Winkelmaße60mm • 60/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.2460 ES/9 QK Profilhöhe • Winkelmaße60mm • 60/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.3415 ES/14 Profilhöhe • Winkelmaße15 mm • 15/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.3420 ES/14 Profilhöhe • Winkelmaße20 mm • 20/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.3425 ES/14 Profilhöhe • Winkelmaße25 mm • 25/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.3425 ES/14 QK Profilhöhe • Winkelmaße25 mm • 25/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.3430 ES/14 Profilhöhe • Winkelmaße30 mm • 30/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.3430 ES/14 QK Profilhöhe • Winkelmaße30 mm • 30/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.3435 ES/14 Profilhöhe • Winkelmaße35 mm • 35/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.3435 ES/14 QK Profilhöhe • Winkelmaße35 mm • 35/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.3440 ES/14 Profilhöhe • Winkelmaße40 mm • 40/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.3440 ES/14 QK Profilhöhe • Winkelmaße40 mm • 40/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.3450 ES/14 Profilhöhe • Winkelmaße50mm • 50/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.3450 ES/14 QK Profilhöhe • Winkelmaße50mm • 50/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.3460 ES/14 Profilhöhe • Winkelmaße60mm • 60/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.3460 ES/14 QK Profilhöhe • Winkelmaße60mm • 60/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
