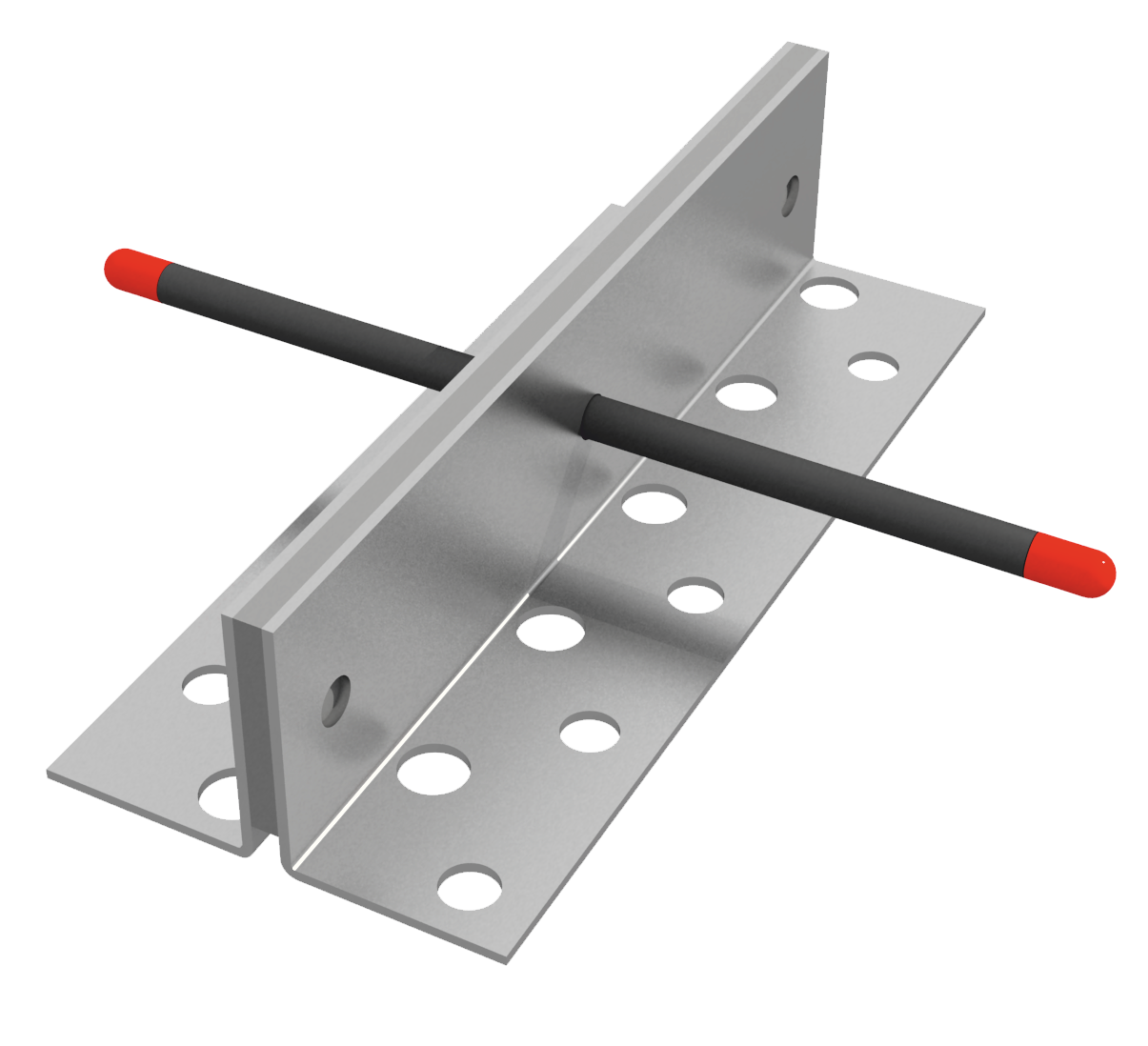

Schwundfugenprofile Edelstahl 9/14 mm , massiv

430 ES/9 QK

Schwundfugenprofile Edelstahl 9/14 mm , massiv

ESN Bauprofile GmbH

Profile für Platten-, Fliesen- und Estrich-Flächen

aluminium edelstahl messing

Profilhöhe • Winkelmaße

30 mm Profilhöhe 30/40/2 mm Winkelmaße

20 mm Profilhöhe 20/40/2 mm Winkelmaße 25 mm Profilhöhe 25/40/2 mm Winkelmaße 35 mm Profilhöhe 35/40/2 mm Winkelmaße 40 mm Profilhöhe 40/40/2 mm Winkelmaße 50mm Profilhöhe 50/40/2 mm Winkelmaße 60mm Profilhöhe 60/40/2 mm Winkelmaße

Sichtbreite

9 mm Sichtbreite mit 5 mm Zellkautschuk für Querkraftdübel

9 mm Sichtbreite mit 5 mm Zellkautschuk 14 mm Sichtbreite mit 10 mm Zellkautschuk 14 mm Sichtbreite mit 10 mm Zellkautschuk für Querkraftdübel

Einsatzgebiete

Fußgänger und Rollstühle. Keine rollenden Lasten

Gummibereifte Hubwagen

LKW-Betrieb nach DIN 1072 – kein Dauerbetrieb

Leichte, rollende Lasten, z. B. Einkaufs- & Laborwagen

Luftbereifte Gabelstapler nach DIN 1055

PKW-Betrieb - kein Dauerbetrieb

Einsatzbereich:

Supermärkte, Flughäfen, Bahnhöfe, Produktions- und Lagerhallen, Messe- und Ausstellungshallen, Einkaufszentren.

Belastung:

PKW, LKW. Hubwagen, luft- und vollgummibereifte Gabelstapler.

Eigenschaften:

Gute Verankerung durch gelochte Befestigungswinkel. Stabile Ausführung, hoch belastbar. Zur höhengleichen, fluchtgerechten und formschlüssigen Verbindung der einzelnen Profillängen gibt es zusätzlich Längsverbinder. Gegen Mehrpreis auch eine nach unten überstehende Zellkautschukeinlage lieferbar.

Material:

Massive, zweiteilige Messingkonstruktion mit gelochten Befestigungswinkeln und geschlossener Kautschukeinlage.

Einbauhinweise:

Zwischen den beiden Messingwinkeln kann eine 5 mm breite Fugenfüllplatte eingebracht werden. Es wird dann eine zusätzliche Schallunterbrechung erreicht.

Datenblatt Angebot anfordern

Technischen Zeichnung

ESN-Profil-Nummern

ESN-Profil-Nr. Profilhöhe • Winkelmaße Sichtbreite Lieferlänge
ESN-Profil-Nr.1420 ES/14 Profilhöhe • Winkelmaße20 mm • 20/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.1425 ES/14 Profilhöhe • Winkelmaße25 mm • 25/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.1425 ES/14 QK Profilhöhe • Winkelmaße25 mm • 25/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.1430 ES/14 Profilhöhe • Winkelmaße30 mm • 30/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.1430 ES/14 QK Profilhöhe • Winkelmaße30 mm • 30/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.1435 ES/14 Profilhöhe • Winkelmaße35 mm • 35/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.1435 ES/14 QK Profilhöhe • Winkelmaße35 mm • 35/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.1440 ES/14 Profilhöhe • Winkelmaße40 mm • 40/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.1440 ES/14 QK Profilhöhe • Winkelmaße40 mm • 40/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.1450 ES/14 Profilhöhe • Winkelmaße50mm • 50/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.1450 ES/14 QK Profilhöhe • Winkelmaße50mm • 50/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.1460 ES/14 Profilhöhe • Winkelmaße60mm • 60/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.1460 ES/14 QK Profilhöhe • Winkelmaße60mm • 60/40/2 mm Sichtbreite14 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.420 ES/9 Profilhöhe • Winkelmaße20 mm • 20/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.425 ES/9 Profilhöhe • Winkelmaße25 mm • 25/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.425 ES/9 QK Profilhöhe • Winkelmaße25 mm • 25/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.430 ES/9 Profilhöhe • Winkelmaße30 mm • 30/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.430 ES/9 QK Profilhöhe • Winkelmaße30 mm • 30/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.435 ES/9 Profilhöhe • Winkelmaße35 mm • 35/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.435 ES/9 QK Profilhöhe • Winkelmaße35 mm • 35/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.440 ES/9 Profilhöhe • Winkelmaße40 mm • 40/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.440 ES/9 QK Profilhöhe • Winkelmaße40 mm • 40/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.450 ES/9 Profilhöhe • Winkelmaße50mm • 50/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.450 ES/9 QK Profilhöhe • Winkelmaße50mm • 50/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
ESN-Profil-Nr.460 ES/9 Profilhöhe • Winkelmaße60mm • 60/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk Lieferlänge3 m
ESN-Profil-Nr.460 ES/9 QK Profilhöhe • Winkelmaße60mm • 60/40/2 mm Sichtbreite9 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge3 m
