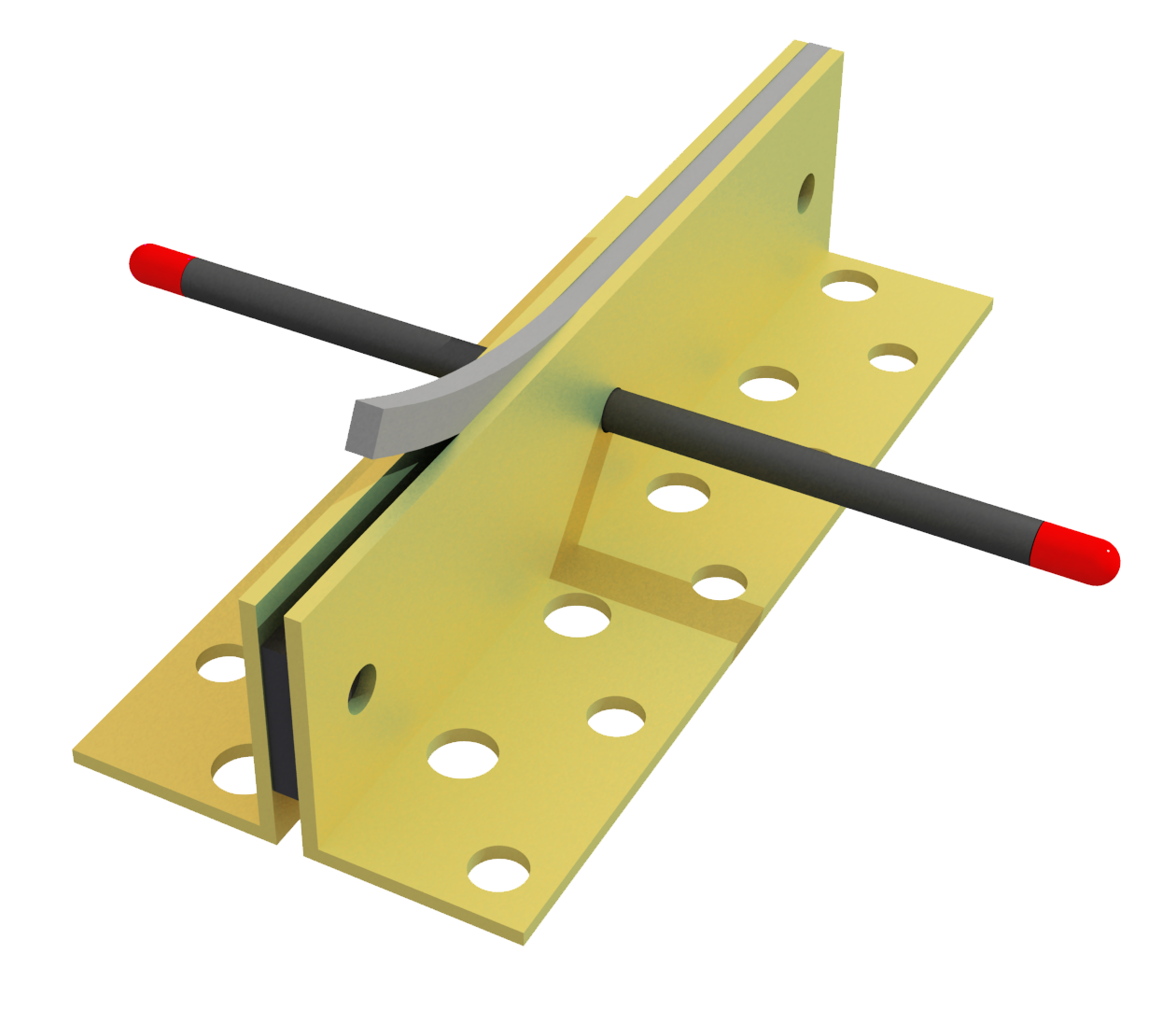

Schwundfugenprofile aus Messing 11/16 mm zum nachträglichen Verfugen

3525 MS/16 QK

Schwundfugenprofile aus Messing 11/16 mm zum nachträglichen Verfugen

ESN Bauprofile GmbH

Profile für Platten-, Fliesen- und Estrich-Flächen, zum nachträglichen Verfugen

aluminium edelstahl messing

Profilhöhe • Winkelmaße

25 mm Profilhöhe 25/30/3 mm Winkelmaße

10 mm Profilhöhe 10/30/3 mm Winkelmaße 15 mm Profilhöhe 15/30/3 mm Winkelmaße 20 mm Profilhöhe 20/30/3 mm Winkelmaße 30 mm Profilhöhe 30/30/3 mm Winkelmaße 40 mm Profilhöhe 40/40/3 mm Winkelmaße

Sichtbreite

16 mm Sichtbreite mit 10 mm Zellkautschuk für Querkraftdübel

11 mm Sichtbreite mit 5 mm Zellkautschuk 11 mm Sichtbreite mit 5 mm Zellkautschuk für Querkraftdübel 16 mm Sichtbreite mit 10 mm Zellkautschuk

Einsatzgebiete

Fußgänger und Rollstühle. Keine rollenden Lasten

Gummibereifte Hubwagen

LKW-Betrieb nach DIN 1072 – kein Dauerbetrieb

Leichte, rollende Lasten, z. B. Einkaufs- & Laborwagen

Luftbereifte Gabelstapler nach DIN 1055

PKW-Betrieb - kein Dauerbetrieb

Einsatzbereich:

Supermärkte, Flughäfen, Bahnhöfe, Produktions- und Lagerhallen, Messe- und Ausstellungshallen, Einkaufszentren.

Belastung:

PKW, LKW. Hubwagen, luft- und vollgummibereifte Gabelstapler.

Eigenschaften:

Gute Verankerung durch gelochte Befestigungswinkel. Stabile Ausführung, hoch belastbar. Zur höhengleichen, fluchtgerechten und formschlüssigen Verbindung der einzelnen Profillängen gibt es zusätzlich Längsverbinder. Gegen Mehrpreis auch eine nach unten überstehende Zellkautschukeinlage lieferbar.

Material:

Massive, zweiteilige Messingkonstruktion mit gelochten Befestigungswinkeln und im oberen Bereich herausnehmbarer Kautschukeinlage zum nachträglichen Verfugen.

Einbauhinweise:

Zwischen den beiden Messingwinkeln kann eine 5 mm breite Fugenfüllplatte eingebracht werden. Die Trennung muss jedoch bis auf den Rohbeton bzw. Trittschalldämmung erfolgen. Es wird dann eine zusätzliche Schallunterbrechung erreicht. Nach dem Anarbeiten des fertigen Bodenbelags muss die obere Kautschukeinlage entfernt werden und mit einer dauerelastischen Fugenmasse (nicht im Lieferumfang) verfugt werden.

Angebot anfordern

Technischen Zeichnung

ESN-Profil-Nummern

ESN-Profil-Nr. Profilhöhe • Winkelmaße Sichtbreite Lieferlänge
ESN-Profil-Nr.2510 MS/11 Profilhöhe • Winkelmaße10 mm • 10/30/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.2515 MS/11 Profilhöhe • Winkelmaße15 mm • 15/30/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.2520 MS/11 Profilhöhe • Winkelmaße20 mm • 20/30/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.2520 MS/11 QK Profilhöhe • Winkelmaße20 mm • 20/30/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge2,5 m
ESN-Profil-Nr.2525 MS/11 Profilhöhe • Winkelmaße25 mm • 25/30/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.2525 MS/11 QK Profilhöhe • Winkelmaße25 mm • 25/30/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge2,5 m
ESN-Profil-Nr.2530 MS/11 Profilhöhe • Winkelmaße30 mm • 30/30/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.2530 MS/11 QK Profilhöhe • Winkelmaße30 mm • 30/30/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge2,5 m
ESN-Profil-Nr.2540 MS/11 Profilhöhe • Winkelmaße40 mm • 40/40/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.2540 MS/11 QK Profilhöhe • Winkelmaße40 mm • 40/40/3 mm Sichtbreite11 mm • mit 5 mm Zellkautschuk für Querkraftdübel Lieferlänge2,5 m
ESN-Profil-Nr.3510 MS/16 Profilhöhe • Winkelmaße10 mm • 10/30/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.3515 MS/16 QK Profilhöhe • Winkelmaße15 mm • 15/30/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.3520 MS/16 Profilhöhe • Winkelmaße20 mm • 20/30/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.3520 MS/16 QK Profilhöhe • Winkelmaße20 mm • 20/30/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge2,5 m
ESN-Profil-Nr.3525 MS/16 Profilhöhe • Winkelmaße25 mm • 25/30/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.3525 MS/16 QK Profilhöhe • Winkelmaße25 mm • 25/30/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge2,5 m
ESN-Profil-Nr.3530 MS/16 Profilhöhe • Winkelmaße30 mm • 30/30/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.3530 MS/16 QK Profilhöhe • Winkelmaße30 mm • 30/30/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge2,5 m
ESN-Profil-Nr.3540 MS/16 Profilhöhe • Winkelmaße40 mm • 40/40/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk Lieferlänge2,5 m
ESN-Profil-Nr.3540 MS/16 QK Profilhöhe • Winkelmaße40 mm • 40/40/3 mm Sichtbreite16 mm • mit 10 mm Zellkautschuk für Querkraftdübel Lieferlänge2,5 m
